IC ổn áp



1. Công dụng

– IC ổn áp là một loại linh kiện điện tử được sử dụng trong các mạch điện có tác dụng ổn định điện áp.
– Dù cho đầu vào có thay đổi điện áp nhưng đầu ra vẫn giữ được mức điện áp ổn định cung cấp cho tải.

2. Cấu tạo

– IC ổn áp gồm thông thường gồm có 3 chân bao gồm:
+ Chân Vin (Điện áp vào)
+ Chân GND (Chân mass chung)
+ Chân Vout (Điện áp ra)

3. Phân loại

a, IC ổn áp họ (78xx)

– LA, KIA là hãng sản xuất IC ổn áp
– 78 là họ IC ổn áp cho ra điện áp dương
– xx là giá trị điện áp ổn định ở đầu ra

– Điện áp vào phải lớn hơn điện áp ra tối thiểu 1,5V (Vin > Vout từ 1,5V trở lên)
– Điện áp vào phải lớn hơn điện áp ra không quá 15V (Vin > Vout không quá 15V)
– Nếu điện áp vào hơn điện áp ra 15V sau một thời gian sử dụng sẽ gây ra hỏng nguồn.
– Thông thường điện áp mức điện áp đầu ra hơn điện áp đầu vào là 10V

– Cường độ dòng đầu ra của IC ổn áp không quá 1A

b, IC ổn áp họ (79xx)

– LA, KIA là hãng sản xuất IC ổn áp
– 79 là họ IC ổn áp cho ra điện áp âm
– xx là giá trị điện áp ổn định ở đầu ra

– Điện áp ra phải lớn hơn điện áp vào tối thiểu -1,5V (Vin > Vout từ -1,5V trở lên)
– Điện áp ra phải lớn hơn điện áp vào không quá -15V (Vin > Vout không quá -15V)
– Nếu điện áp ra hơn điện áp vào -15V sau một thời gian sử dụng sẽ gây ra hỏng nguồn.
– Thông thường điện áp mức điện áp đầu vào hơn điện áp đầu ra là -10V

c, IC ổn áp có điều khiển

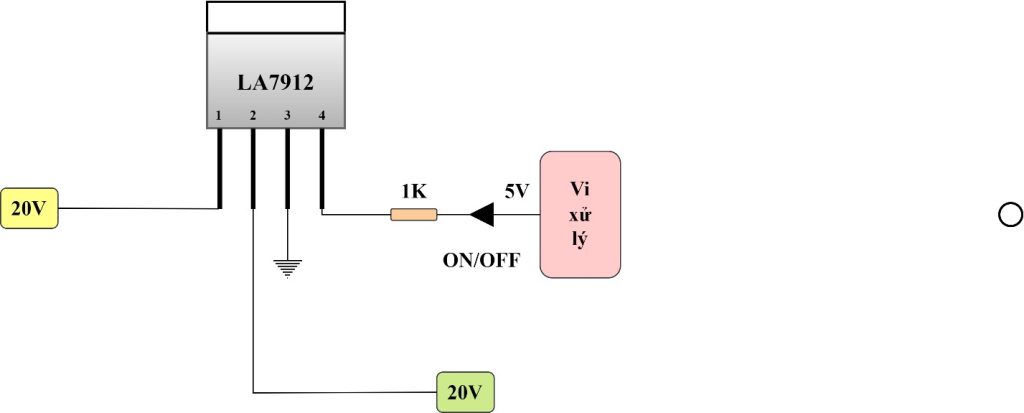

IC hoạt động cần phải có một lệnh điều khiển đi vào chân điều khiển thì khi khó IC ổn áp mớt bắt đầu thực hiện quá trình ổn áp.

– Khí có lệnh OFF từ Vi xử lý đi vào chân số 4 của IC ổn áo. Khi đó IC ổn áp không hoạt động
– Khi có lệnh ON từ Vi xử lý đi vào chân số 4 của IC ổn áp. Khi đó IC ổn áp bắt đầu hoạt động.

d, IC ổn áp cố định điện áp ra   (3,3V-2,5V-1,8V)

– Chân số 1 nối GND lúc nào IC ổn áp cố định mức điện áp đầu ra ở các mức ghi trên trên thân IC
– Chân số 1 nối ADJ lúc này ta có thể điều chỉnh mức điện áp đầu ra

Sơ đồ IC ổn áp cố định

– Chân số 1 nối Mass. Khi đó điện áp đầu vào trong ngưỡng từ 4,8V đến 13,3V thì  điện áp đầu ra cố định ở mức 3,3V

Sơ đồ IC ổn áp điều chỉnh

– Chân số 1 nối ADJ. Khi đó điện áp đầu vào trong ngưỡng từ 4,8V đến 13,3V thì  điện áp đầu ra sẽ được tính bởi công thức sau:
– Mức điện áp ra phụ thuộc vào giá trị R1 và R2

4. Mạch điện ứng dụng

– Mạch nguồn 5V sử dụng IC LM7805
